Koji su zahtjevi za instalaciju motora od 500 kW?

Kao dobavljač motora od 500 kW, često me pitaju o zahtjevima za ugradnju ovih moćnih mašina. Motor od 500 kW je značajna investicija, a pravilna instalacija je ključna za osiguravanje njegovih optimalnih performansi, dugovječnosti i sigurnosti. U ovom postu na blogu ući ću u ključne zahtjeve za instalaciju motora od 500 kW, pružajući vrijedne uvide za one koji žele integrirati takav motor u svoje industrijske operacije.

Priprema lokacije

Prvi korak u ugradnji motora od 500 kW je priprema mjesta za ugradnju. Ovo uključuje nekoliko važnih razmatranja:

Zahtjevi za prostor

Motor od 500 kW je relativno velik i zahtijeva adekvatan prostor za instalaciju, rad i održavanje. Motor treba da bude instaliran u dobro provetrenom prostoru sa dovoljnim razmakom oko njega kako bi se omogućila pravilna cirkulacija vazduha. Općenito je pravilo da treba postojati najmanje 3 stope slobodnog prostora sa svih strana motora i 5 stopa slobodnog prostora iznad njega. Ovaj prostor je neophodan kako bi se spriječilo pregrijavanje i omogućio lak pristup osoblju za održavanje.

Fondacija

Motor mora biti postavljen na čvrstu i ravnu podlogu kako bi se spriječile vibracije i osigurao stabilan rad. Temelj bi trebao biti dizajniran tako da izdrži težinu motora i bilo koje prateće opreme, kao što su spojnice i kaiševi. Za motor od 500 kW obično se preporučuje betonski temelj. Temelj bi trebao biti debeo najmanje 12 inča i trebao bi biti pravilno ojačan kako bi izdržao dinamičke sile koje stvara motor.

Electrical Supply

Motor od 500 kW zahteva značajnu količinu električne energije. Prije ugradnje, bitno je osigurati da je električno napajanje na gradilištu adekvatno. Motor treba biti spojen na namjenski električni krug s odgovarajućim naponom i strujnim kapacitetom. Električno napajanje također treba biti zaštićeno odgovarajućim prekidačima i osiguračima kako bi se spriječila električna preopterećenja i kratki spoj. Preporučuje se konsultacija sa kvalifikovanim inženjerom elektrotehnike za projektovanje i instalaciju električnog sistema za motor.

Montaža motora

Nakon što je mjesto pripremljeno, sljedeći korak je montaža motora. Ovo uključuje sljedeće korake:

Poravnanje

Pravilno poravnanje motora sa pogonskom opremom je ključno za efikasan rad i za sprečavanje preranog habanja. Neusklađenost može uzrokovati pretjerane vibracije, buku i oštećenje motora i pogonjene opreme. Kako bi se osiguralo pravilno poravnanje, obično se koriste laserski alati za poravnanje. Ovi alati mogu precizno izmjeriti poravnanje motora i pogonske opreme i pružiti povratnu informaciju u stvarnom vremenu instalateru.

Montaža spojnice

Motor je obično spojen na pogonsku opremu pomoću spojnice. Na raspolaganju je nekoliko vrsta spojnica, uključujući fleksibilne spojnice i krute spojnice. Izbor spojnice ovisi o specifičnoj primjeni i zahtjevima motora i pogonske opreme. Prilikom ugradnje spojnice, važno je pažljivo slijediti upute proizvođača kako biste osigurali pravilnu instalaciju i poravnanje.

Ugradnja pojasa (ako je primjenjivo)

U nekim aplikacijama, motor može biti povezan na pogonsku opremu pomoću remena. Prilikom postavljanja pojasa, važno je osigurati da je pojas pravilno zategnut. Prekomjerno zatezanje može uzrokovati prekomjerno trošenje kaiša i ležajeva motora, dok premalo zatezanja može uzrokovati proklizavanje remena, što rezultira smanjenom učinkovitosti i prijenosom snage.

Instalacija rashladnog sistema

Motor od 500 kW generiše značajnu količinu toplote tokom rada i neophodno je imati efikasan sistem hlađenja kako bi se sprečilo pregrevanje. Postoji nekoliko vrsta rashladnih sistema dostupnih za motore, uključujući vazdušno hlađenje, hlađenje vodom i hlađenje ulja.

Vazdušno hlađenje

Vazdušno hlađenje je najjednostavniji i najčešći način hlađenja motora. U sistemu sa vazdušnim hlađenjem, motor je opremljen ventilatorom koji duva vazduh preko površine motora kako bi raspršio toplotu. Prilikom ugradnje motora sa zračnim hlađenjem, važno je osigurati da otvori za usis i ispuh zraka nisu blokirani kako bi se omogućila pravilna cirkulacija zraka.

Vodeno hlađenje

Vodeno hlađenje je efikasnija metoda hlađenja motora, posebno u aplikacijama velike snage. U sistemu sa vodenim hlađenjem, voda cirkuliše kroz rashladni omotač oko motora da apsorbuje toplotu. Prilikom ugradnje motora sa vodenim hlađenjem, važno je osigurati da dovod vode bude čist i bez ostataka kako bi se spriječilo začepljenje rashladnog sistema. Protok vode i temperaturu također treba pratiti i kontrolirati kako bi se osigurale optimalne performanse hlađenja.

Uljno hlađenje

Hlađenje uljem je još jedan način hlađenja motora, posebno u aplikacijama gdje se očekuju visoke temperature. U sistemu hlađenim uljem, ulje cirkuliše kroz motor da apsorbuje toplotu. Prilikom ugradnje motora hlađenog uljem, važno je osigurati da se nivo ulja održava na odgovarajućem nivou i da se ulje redovno mijenja kako bi se spriječila kontaminacija i degradacija.

Instalacija upravljačkog sistema

Motorom od 500 kW obično upravlja kontrolni sistem koji omogućava pokretanje, zaustavljanje i kontrolu brzine motora. Upravljački sistem može uključivati ​​pokretač motora, frekventni pretvarač (VFD) i kontrolnu ploču.

Instalacija pokretača motora

Starter motora je odgovoran za pokretanje i zaustavljanje motora. Dostupno je nekoliko tipova pokretača motora, uključujući direktne startere (DOL), startera zvezda-trokut i mekih pokretača. Izbor pokretača motora ovisi o specifičnoj primjeni i zahtjevima motora. Prilikom ugradnje pokretača motora, važno je osigurati da je on odgovarajuće veličine i nominalne za motor.

Instalacija frekventnog pretvarača (VFD).

VFD je uređaj koji omogućava preciznu kontrolu brzine i momenta motora. Prilikom instaliranja VFD-a, važno je osigurati da je pravilno instaliran i konfiguriran. VFD bi trebao biti instaliran u dobro prozračenom prostoru kako bi se spriječilo pregrijavanje i trebao bi biti povezan s motorom i električnom energijom pomoću odgovarajućih kablova i konektora.

Instalacija kontrolne table

Kontrolna tabla je interfejs između operatera i upravljačkog sistema motora. Obično uključuje prekidače, dugmad i indikatore za kontrolu i nadzor motora. Prilikom instaliranja kontrolne ploče, važno je osigurati da je lako dostupna i da je ožičenje pravilno označeno i organizirano.

Safety Considerations

Sigurnost je od najveće važnosti prilikom ugradnje motora od 500 kW. Treba uzeti u obzir sljedeća sigurnosna pitanja:

Električna sigurnost

Kao što je ranije spomenuto, električno napajanje za motor treba biti pravilno instalirano i zaštićeno kako bi se spriječile električne opasnosti. Sva električna povezivanja treba da izvrši kvalifikovani električar, a motor treba da bude uzemljen kako bi se sprečio strujni udar.

Mehanička sigurnost

Motor i pripadajuću opremu treba zaštititi od slučajnog kontakta s pokretnim dijelovima. Zaštite treba postaviti oko ventilatora motora, spojnice i pojaseva kako bi se spriječile ozljede osoblja.

Zaštita od požara

Motor treba postaviti u vatrootpornom prostoru, a u slučaju požara postaviti odgovarajuće sisteme za gašenje požara. Električni sistem takođe treba da bude projektovan tako da spreči električni požar.

Puštanje u rad i testiranje

Nakon što je motor instaliran, važno je pustiti u rad i testirati motor kako biste bili sigurni da radi ispravno. Puštanje u rad uključuje provjeru instalacije, ožičenja i kontrolnog sistema kako bi se osiguralo da je sve u redu. Testiranje uključuje rad motora pri različitim brzinama i opterećenjima kako bi se provjerio njegov učinak i identificirali potencijalni problemi.

Prilikom puštanja u rad i testiranja treba pratiti sljedeće parametre:

• Temperatura: Temperaturu motora treba pratiti kako bi se osiguralo da ne prelazi granice preporučene od strane proizvođača.
• Vibracije: Vibraciju motora treba pratiti kako bi se osiguralo da je unutar prihvatljivih granica. Pretjerane vibracije mogu ukazivati ​​na neusklađenost ili druge probleme.
• Struja i napon: Struja i napon motora treba pratiti kako bi se osiguralo da su unutar specificiranog raspona.

U zaključku, instaliranje motora od 500 kW zahtijeva pažljivo planiranje, pravilne tehnike ugradnje i striktno pridržavanje sigurnosnih propisa. Prateći zahtjeve za instalaciju navedene u ovom blog postu, možete osigurati da vaš motor od 500 kW radi efikasno, pouzdano i sigurno.

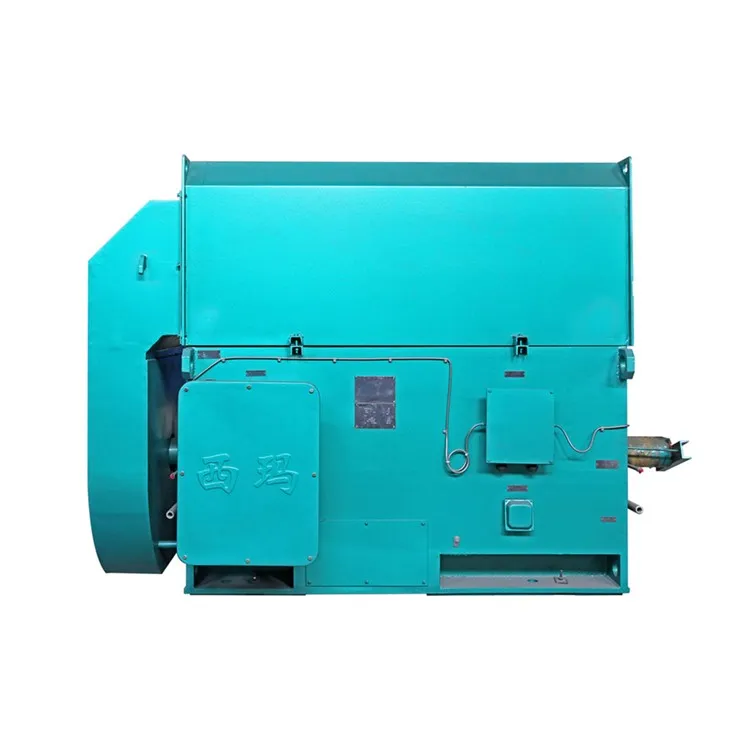

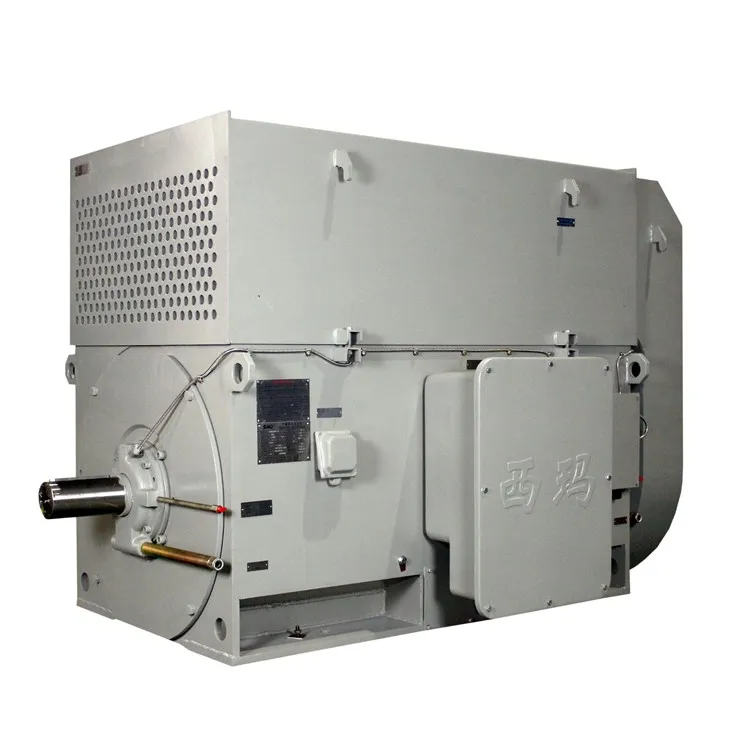

Ako ste na tržištu za motor od 500 kW ili imate bilo kakva pitanja o instalaciji motora, slobodno nas kontaktirajte. Mi smo vodeći dobavljač visokog kvalitetaIndustrijski asinhroni motori,Motor s kontinuiranom rotacijom, iMotor 1000 KW. Naš tim stručnjaka spreman je da vam pomogne u odabiru motora i potrebama instalacije.

Reference

• Vodič za električnu instalaciju industrijskih motora, Priručnik za proizvođače
• Sistemi za hlađenje motora: Principi i primjene, Industrijska publikacija
• Sigurnosni standardi za instalaciju motora, Nacionalni električni kodeks
